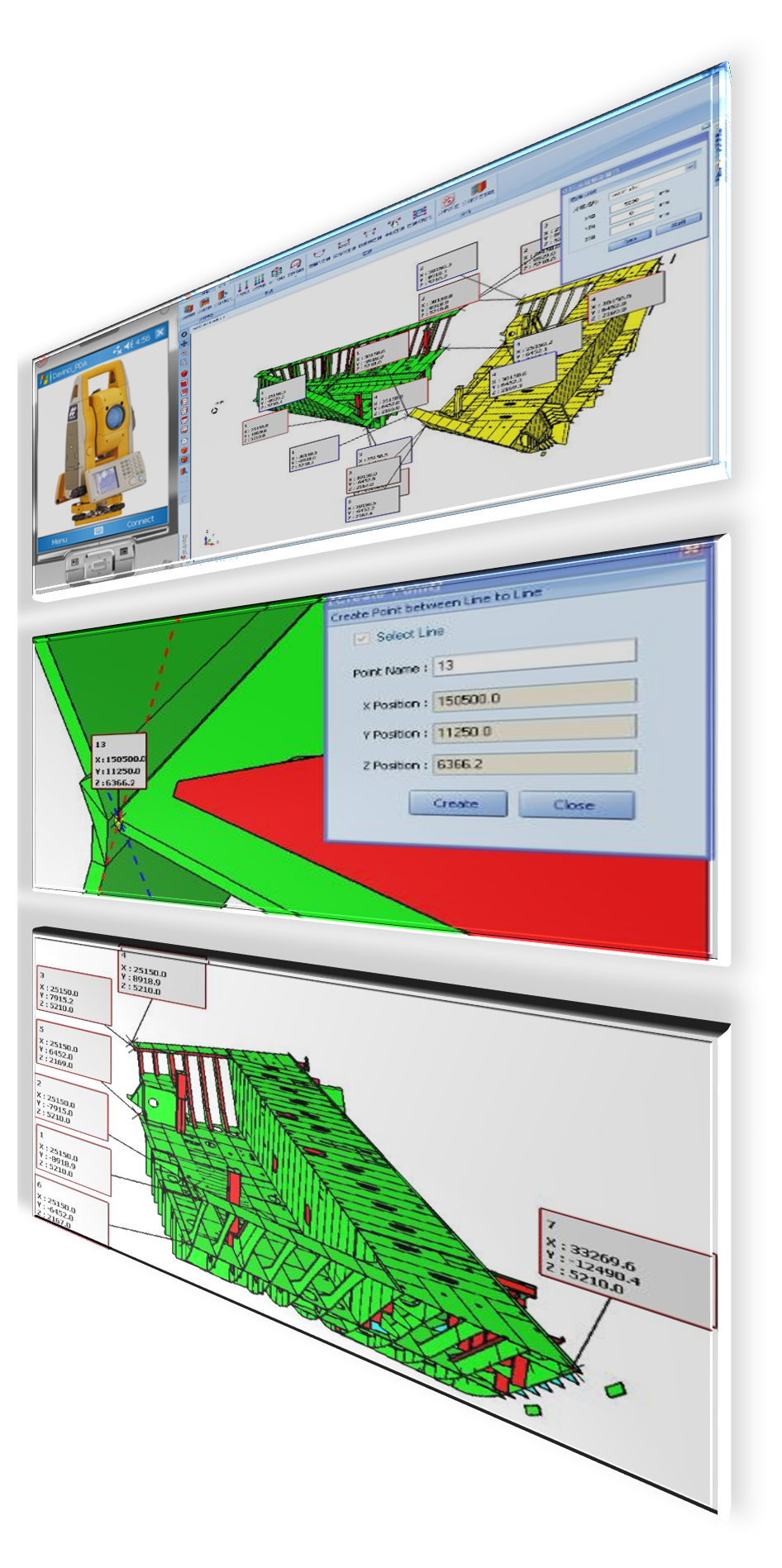

3D ShipBuilding Simulator | Davinci 3D System

  • - Davinci 3D System

  • Davinci 3D System은 선박 제조과정에서 선체 정도 관리를 위해 제작되어진 3차원 입체 시뮬레이터 입니다
    선체 정도 관리는 가공, 취부, 조립, 의장 등 모든 공정에 적용되어 선박제조 작업공정에서 시간과 비용을 최소화하고, 정밀도를 향상시킴으로써 선체설계와의 오차를
    줄일 수 있습니다
  • - Davinci 3D PDA

  • Davinci 3D System은 설계데이터를 기반으로 선체의 블록가공시 광파기 장비와
    연동하여 실제 블록의 오차를 측정하는 Davinci 3D PDA를 제공합니다
  • - Davinci 3D Ship (Block + OTS)

  • Davinci 3D Block을 통해 실제 블록과 설계 블록 간의 오차를 분석하여 실시간으로
    현장에 반영합니다
    Davinci 3D OTS는 실제 블록 조립에서 발생할 수 있는 상황들을 3차원 선박모델을
    이용하여 미리 시뮬레이션 해볼 수 있습니다

Why Davinci 3D ?

Problem

내부재 불일치

선각 불일치

의장품 불일치

Solution

  • 정도 관리 컨설팅
  • 정도 관리 프로그램
  • 정도 관리 장비

Effect

  • 선박 건조 기간 감소
  • 비용 감소
  • 수정 작업량 감소
  • 고비용 크레인 사용량 감소
  • 재작업 발생율 감소


VNR's Davinci 3D will help improving your work efficiency

다빈치 3D는 당신의 작업 능률 향상에 도움을 줄 수 있습니다

Davinci 3D Database Server

정도 관리

선박 설계

통계 분석

현장 계측

분석 처리

Server |

- Davinci 3D Server
  • - 새 프로젝트 생성
  • - 블록 생성
  • - 작업 진행사항 관리 테이블 생성
  • - 수정 및 삭제, 추가, 검색
  • - 데이터 베이스 Backup

Client |

- Server File 불러오기 & Server에 저장하기
  • 왼편에 프로젝트 리스트를 Tree View로 표시한다
  • 오른편에서 선택 프로젝트 하위의 블록 및 *.dxf, *.dvc, *.dts파일 형식을 선택할 수 있도록 한다
  • 아래쪽 에서 파일 형식을 지정한다
  • 현장에서 작업한 *.mes 형식의 파일도 블록작업 후 서버에 저장할 수 있도록 한다

- Server Upload
  • CAD로 작업한 체크시트 파일을 업로드 한다.
  • 현장에서 계측한 *.mes파일을 업로드 한다.

- 작업 진행사항 입력 및 보기
  • 작업프로젝트 명 및 블록 명
  • 작업자
  • 작업야드
  • 작업시작 일자, 종료일자
  • 진행률
  • 작업 오차율
  • 작업 평가

- 통계 분석
  • 오차분석(블록, 프로젝트)
  • 작업 평가 분석 (블록, 프로젝트)

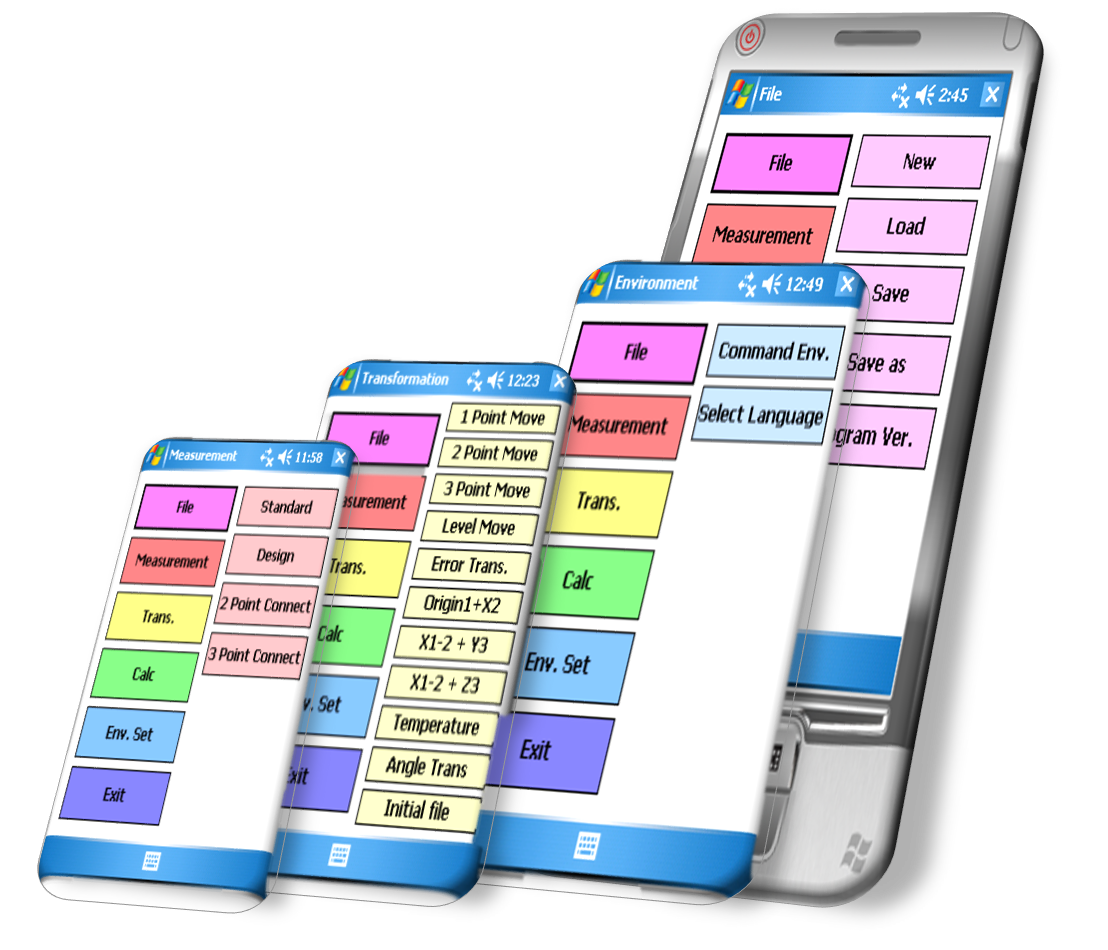

Davinci 3D PDA Ver1.07

Calculation

  • Distance between two points
  • Between two points each triangle
  • Between three points each triangle
  • Ellipse Center
  • Length arch
  • Berth Profile(L.).A/ L.B.P)
  • Berth Selection
  • Row Delete
  • Row Insert
  • Row Move

Environment

  • Communication Environment
  • Language Environment

Load & Save

  • New File
  • Load File
  • Save File
  • Save as File
  • Program Ver.

Translation

  • Point Move
  • 2 Point Move
  • 3 Point Move
  • Level Move
  • Conversion error
  • Origin 1 + X-axis 2
  • X-axis 1-2 + Y-axis
  • X-axis 1-2 + Z-axis
  • Lack of temperature
  • conversion
  • Convert each
  • The initial file recovery

Measurement

  • Standard Measurement
  • Design Measurement
  • 2 Point Connect
  • 3 Point Connect

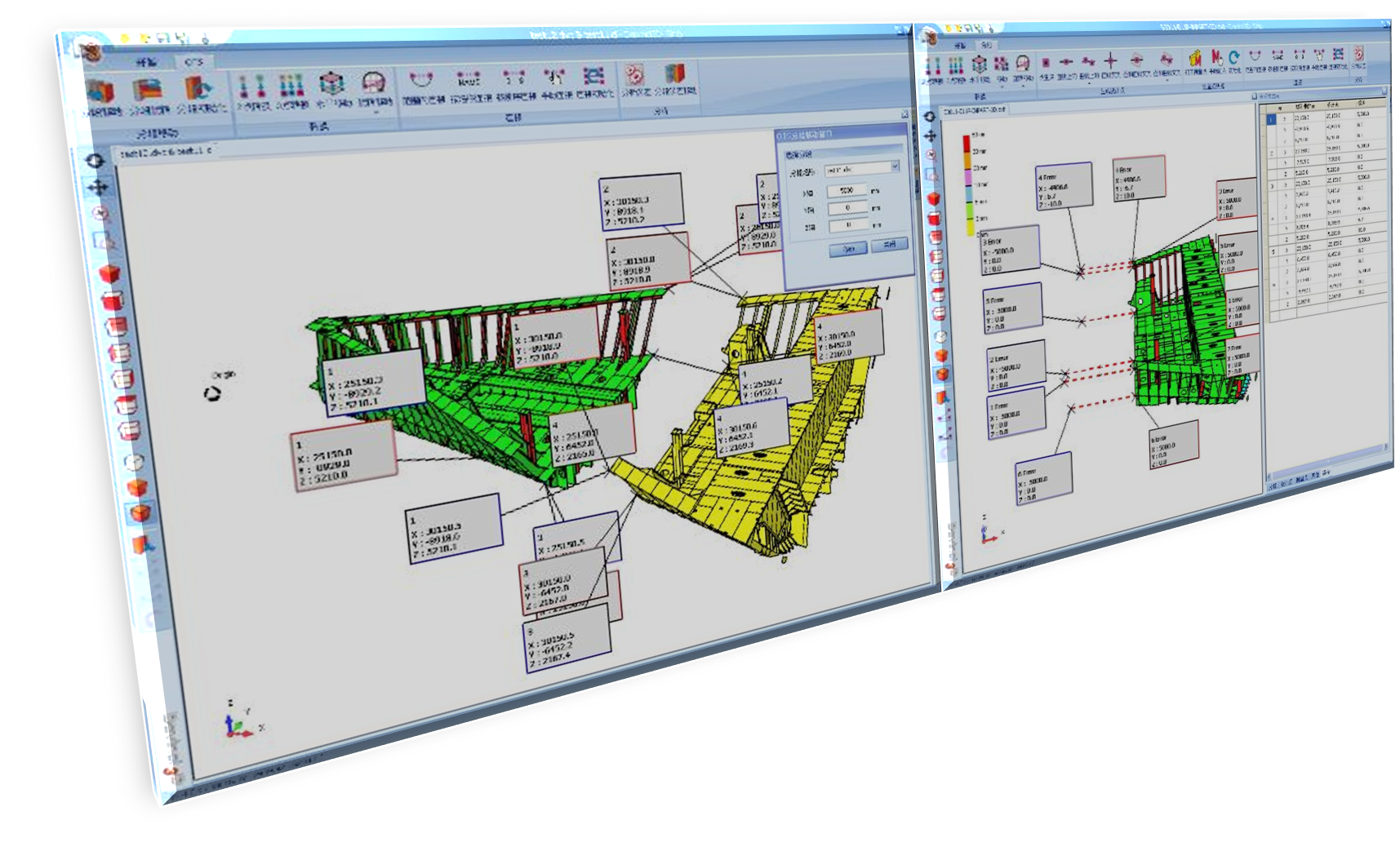

Davinci 3D Ship (Block + OTS)

Davinci 3D Block

다빈치 3D Block

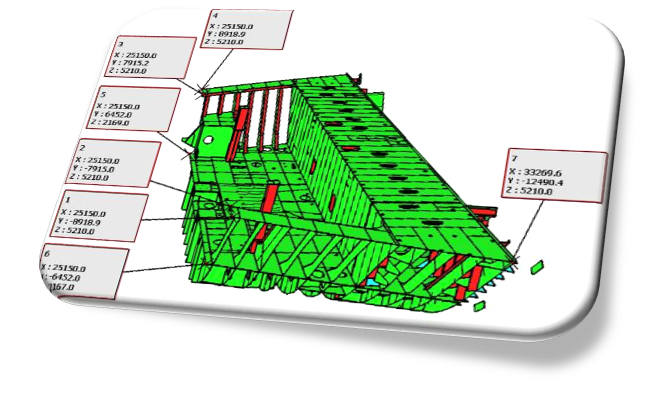

Davinci 3D Block

  • 선체 블록 제작에서 실제 블록과 설계 블록의 오차를 분석
  • 모든 정보가 3차원 그래픽으로 표현됨으로 측정점 위치를 쉽게 확인
  • 현장 탑재이전에 블록 절단 및 양생을 수행하여 작업수행시간을 단축
  • 블록 설계 정보를 이용하여 계산하기 어려운 실제 관리점 위치를 쉽게 확인

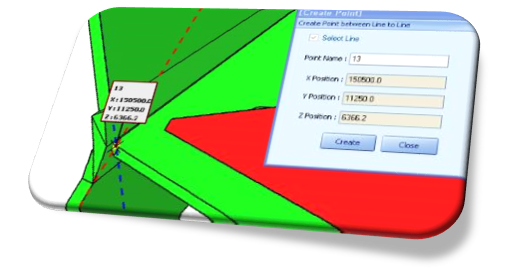

관리점 생성 기능

  • 설계 데이터를 이용한 관리점 생성
  • 선체 직선상의 관리점 생성
  • 선체 곡선상의 관리점 생성
  • 선체 직선상의 직선의 교차 관리점 생성
  • 선체 직선상에 교차면의 관리점 생성
  • 선체 곡선상에 교차면의 관리점 생성

변환 기능

  • 기준 축을 이용한 변환(X, Y, Z축 기준 변환)
  • 기준 점을 이용한 변환(2점, 3점 변환)
  • 각도를 이용한 변환
  • 레벨 변환

계산 기능

  • 2점간 거리
  • 직선 길이
  • 곡선 길이
  • 3점간 각도
  • 원 중심
  • 타원 중심
  • 직선 몰드라인상 부재간 거리
  • 곡선 몰드라인상 부재간 거리

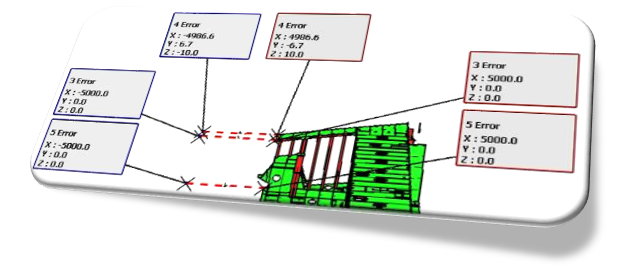

분석 기능

  • 계측한 MES 파일 로드
  • 점간 연결(범위, 순서, 이름, 수동)

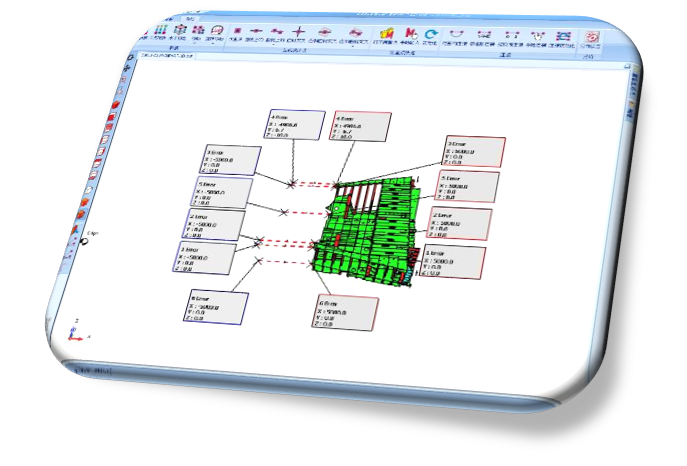

  • 오차 분석

Davinci 3D OTS

다빈치 3D OST

Davinci 3D OTS

  • Davinci3D_OTS는 3차원 시뮬레이션으로 빠르고 정확한 탑재 정도 분석 가능
  • 시뮬레이션을 통해 블록간의 컨디션 확인 가능
  • 여러 개의 블록 시뮬레이션 가능

다중 블록 시뮬레이션능

  • 블록과 블록 시뮬레이션 (*.dvc + *.dvc)
  • OTS 블록과 블록 시뮬레이션 (*.dts + *.dvc)

변환 기능

  • 기준 블록의 축을 이용한 변환(X, Y, Z축 기준 변환)
  • 기준 블록의 점을 이용한 변환(2점, 3점 변환)
  • 기준 블록의 각도를 이용한 변환
  • 기준 블록의 레벨 변환

계산 기능

  • 2점간 거리
  • 직선 길이
  • 곡선 길이
  • 3점간 각도
  • 원 중심
  • 타원 중심
  • 직선 몰드라인상 부재간 거리
  • 곡선 몰드라인상 부재간 거리

분석 기능

  • 블록 이격
  • 점간 연결(범위, 순서, 이름, 수동)
  • 오차 분석

브이앤알의 시뮬레이터로 업무효율의 향상을 경험해보세요
